 铜泵头 |
 可选液压驱动 |
 15W-40 油量0.5L |
 皮带轮链接 |
 电机直连 |
 铜材质或铝合金连杆 |
 陶瓷或喷瓷 |
 |
 |
BOTUO.M 1450 rpm N version ∅24mm ▼
| 型号 | 流量 |
压力 |
功率 | 转速 | 柱塞直径 |
曲轴行程 | 重量 | 泵尺寸 | |||
| L/min | gpm | bar | psi | hp | kw | rpm | mm | mm | ≈kg | mm | |
| BML0310 | 3 | 0.79 | 100 | 1450 | 1 | 0.75 | 1450 | 18 | 3 | 6.2 | 243*192*130 |
| BML0510 | 5.5 | 1.45 | 100 | 1450 | 1.5 | 1.1 | 1450 | 18 | 5 | 6.2 | 243*192*130 |
| BML0818 | 7.5 | 1.98 | 180 | 2610 | 4 | 3 | 1450 | 18 | 7 | 6.2 | 243*192*130 |
| BML1218 | 11 | 2.91 | 180 | 2610 | 5.5 | 4 | 1450 | 18 | 10 | 6.2 | 243*192*130 |
| BML1525 | 15 | 3.96 | 250 | 3625 | 13 | 7.5 | 1450 | 18 | 14 | 6.2 | 243*192*130 |
| BML1910 | 19 | 5.02 | 100 | 1450 | 5.5 | 4 | 1450 | 20 | 14 | 6.2 | 243*192*130 |
 |
 |
BOTUO.M 3400 rpm C version ∅19.5mm ▼
| 型号 | 流量 |
压力 |
功率 | 转速 | 柱塞直径 |
曲轴行程 | 泵净量 | 泵尺寸 | |||
| L/min | gpm | bar | psi | hp | kw | rpm | mm | mm | kkg | mm | |
| BMV1218 | 12 | 3.17 | 180 | 2610 | 6.5 | 4 | 3400 | 15 | 6.5 | 6.5 | 222*200*140.5 |
| BMV1318 | 13 | 3.43 | 180 | 2610 | 6.5 | 4 | 3400 | 15 | 7 | 6.5 | 222*200*140.5 |
 |
 |
BOTUO.M 1450 rpm C version ∅24mm ▼
| 型号 | 流量 |
压力 |
功率 | 转速 | 柱塞直径 |
曲轴行程 | 重量 | 泵尺寸 | |||
| L/min | gpm | bar | psi | hp | kw | rpm | mm | mm | ≈kg | mm | |
| BML0310 | 3 | 0.79 | 100 | 1450 | 1 | 0.75 | 1450 | 18 | 3 | 6.2 | 243*192*130 |
| BML0510 | 5.5 | 1.45 | 100 | 1450 | 1.5 | 1.1 | 1450 | 18 | 5 | 6.2 | 243*192*130 |
| BML0818 | 7.5 | 1.98 | 180 | 2610 | 4 | 3 | 1450 | 18 | 7 | 6.2 | 243*192*130 |
 |
 |
BOTUO.M 1450 rpm C version ∅28mm ▼
| 型号 | 流量 |
压力 |
功率 | 转速 | 柱塞直径 |
曲轴行程 | 重量 | 尺寸 | |||
| L/min | gpm | bar | psi | hp | kw | rpm | mm | mm | kg | mm | |
| BML0818 | 8 | 2.11 | 180 | 2610 | 4 | 3 | 1450 | 18 | 7 | 6.5 | 243.1*196.5*124 |
| BML1218 | 11 | 2.91 | 180 | 2610 | 5.5 | 4 | 1450 | 18 | 10 | 6.5 | 243.1*191.5*130 |
| BML1318 | 13 | 3.43 | 150 | 2175 | 13 | 7.5 | 1450 | 18 | 12 | 6.5 | 243.1*175.5*155 |
| BML1325 | 13 | 3.43 | 250 | 3625 | 13 | 7.5 | 1450 | 18 | 12 | 6.5 | 243.1*191.5*130 |
| BML1518 | 15 | 3.96 | 180 | 2610 | 8 | 5.4 | 1450 | 18 | 14 | 6.5 | 243.1*191.5*130 |
| BML1525 | 15 | 3.96 | 250 | 3625 | 13 | 7.5 | 1450 | 18 | 14 | 6.5 | 243.1*218.5*130 |
| BML1910 | 19 | 5.02 | 100 | 1450 | 5.5 | 4 | 1450 | 20 | 14 | 6.5 | 243.1*191.5*169 |
 |
 |
BOTUO.M 3400 rpm C version ∅25.4mm ▼
| 型号 | 流量 |
压力 |
功率 | 转速 | 柱塞直径 |
曲轴行程 | 泵净量 | 泵尺寸 | |||
| L/min | gpm | bar | psi | hp | kw | rpm | mm | mm | kkg | mm | |
| BMV1825 | 18 | 4.76 | 250 | 3625 | 13 | 9 | 3400 | 18 | 7 | 6.5 | 243.1*227.5*150.5 |
 |
 |
BOTUO.M 1450 rpm C version ∅18mm ▼
| 型号 | 流量 |
压力 |
功率 | 转速 | 柱塞直径 |
曲轴行程 | 重量 | 尺寸 | |||
| L/min | gpm | bar | psi | hp | kw | rpm | mm | mm | kg | mm | |
| BML1210 | 11 | 2.91 | 100 | 1450 | 3 | 2.2 | 1450 | 18 | 10 | 6.5 | 243.1*191.5*130 |
| BML1510 | 15 | 3.96 | 100 | 1450 | 4 | 3 | 1450 | 18 | 14 | 6.5 | 243.1*191.5*130 |
 |
 |
BOTUO.M 1450 rpm C version ∅24mm ▼
| 型号 | 流量 |
压力 |
功率 | 转速 | 柱塞直径 |
曲轴行程 | 重量 | 尺寸 | |||
| L/min | gpm | bar | psi | hp | kw | rpm | mm | mm | kg | mm | |
| BML1218 | 11 | 2.91 | 180 | 2610 | 5.5 | 4 | 1450 | 18 | 10 | 6.5 | 243.1*191.5*130 |
| BML1315 | 13 | 3.43 | 150 | 2175 | 5.5 | 4 | 1450 | 18 | 12 | 6.5 | 243.1*175.5*155 |
| BML1518 | 15 | 3.96 | 180 | 2610 | 4 | 3 | 1450 | 18 | 14 | 6.5 | 243.1*191.5*130 |
| BML1910 | 19 | 5.02 | 100 | 1450 | 5.5 | 4 | 1450 | 20 | 14 | 6.5 | 243.1*191.5*169 |
 |
 |
BOTUO.M 1450 rpm C version ∅28mm ▼
| 型号 | 流量 |
压力 |
功率 | 转速 | 柱塞直径 |
曲轴行程 | 重量 | 尺寸 | |||
| L/min | gpm | bar | psi | hp | kw | rpm | mm | mm | kg | mm | |
| BML1325 | 13 | 3.43 | 250 | 3625 | 13 | 7.5 | 1450 | 18 | 12 | 6.5 | 243.1*191.5*130 |
| BML1525 | 15 | 3.96 | 250 | 3625 | 13 | 7.5 | 1450 | 18 | 14 | 6.5 | 243.1*218.5*130 |
 F1法兰 |

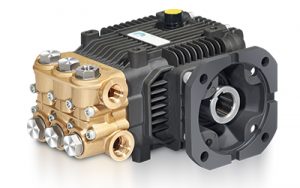

 F2法兰 |
 F3法兰 |
|
|
 F6法兰 |

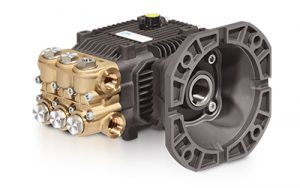

 F8法兰 |
备注：1、根据需要链接不同的法兰，不影响参数的变化 。
2、此款“V”代表高转数，连接汽油机用。
3、具体尺寸以安装尺寸图为准。

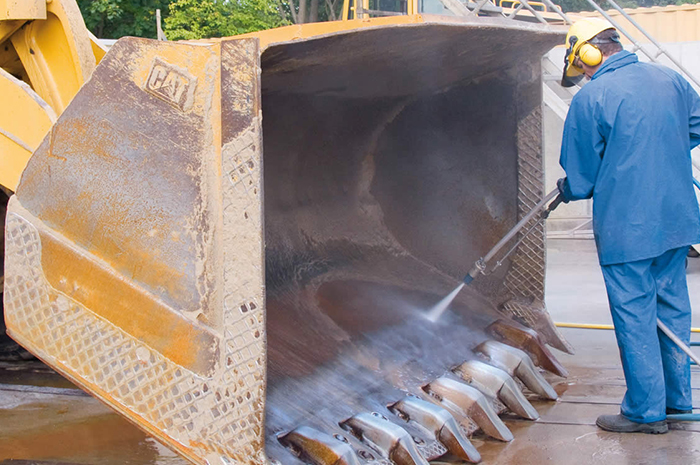

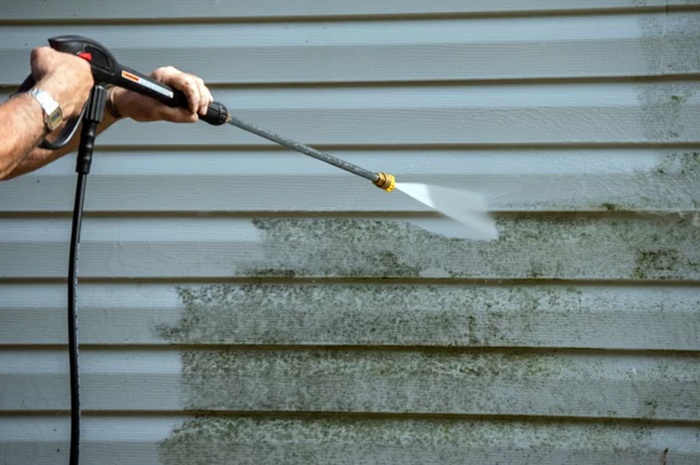

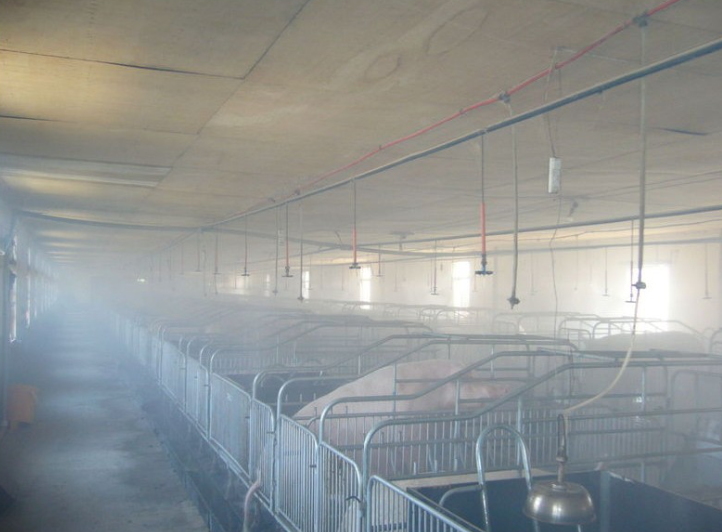

＋本装置以常温清水输送，用于清洗或者喷雾行业等。
1、 链接方式可与电机、汽油机、液压马达直连，或弹性连轴器连接。
2、压铸铝合金箱体，侧盖透明大油镜，后盖卸油口。
3、锻压黄铜泵头可选镀镍泵头，性价比高；喷瓷柱塞、陶瓷柱塞可选择；双道密封系统，泵头选型多样，可针对特种行业，海水、热水皆可使用。
4、柱塞的运动是通过连杆与曲轴系统实现；高强度合金钢曲轴，深沟球轴承与滚针轴承的匹配，保证了动力端运转的稳定性。
5、进出水单向止回阀保证了液力端运转高效。可拆卸单向阀螺栓，便于维护。

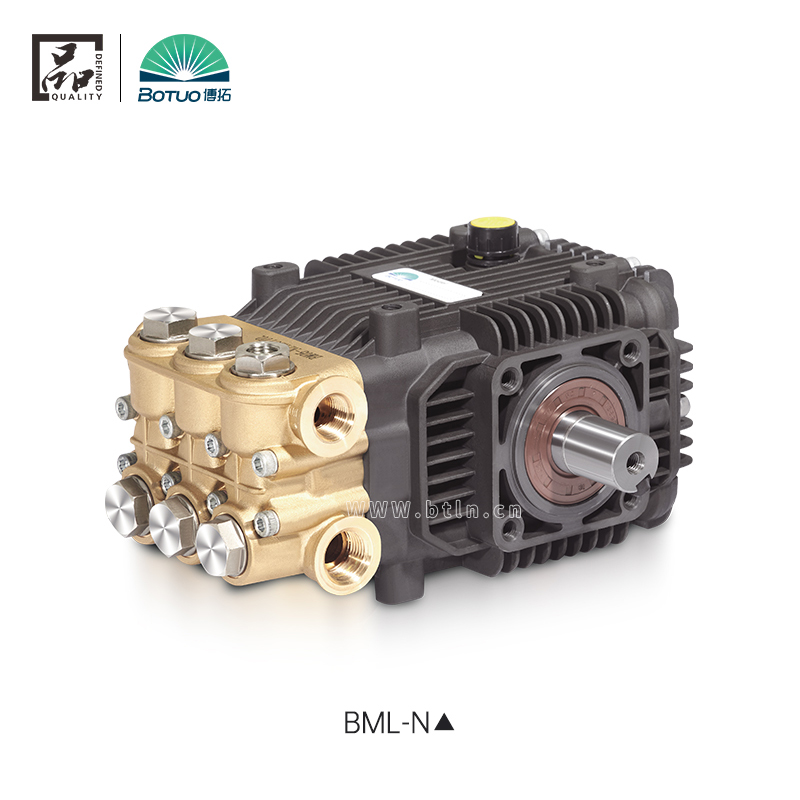

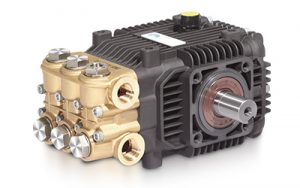

 BML-N▲ |

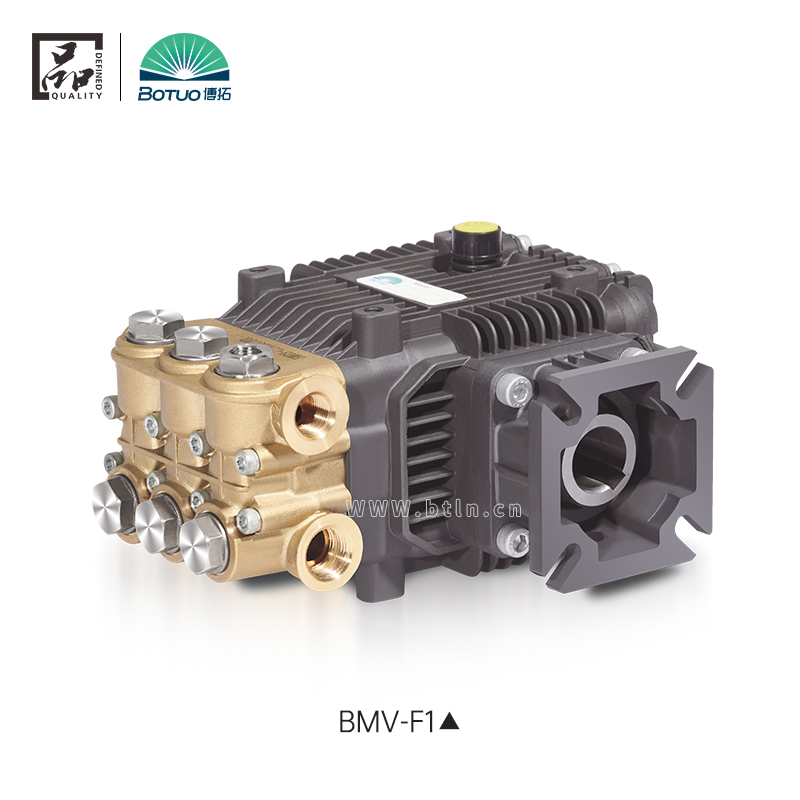

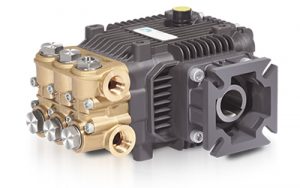

 BMV-F1▲ |

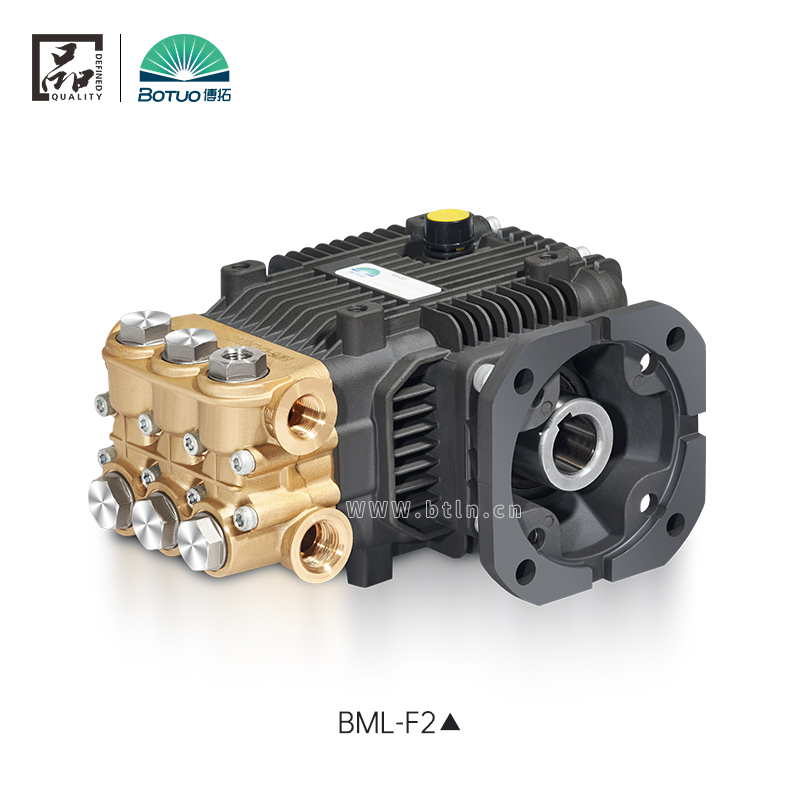

 BML-F2▲ |

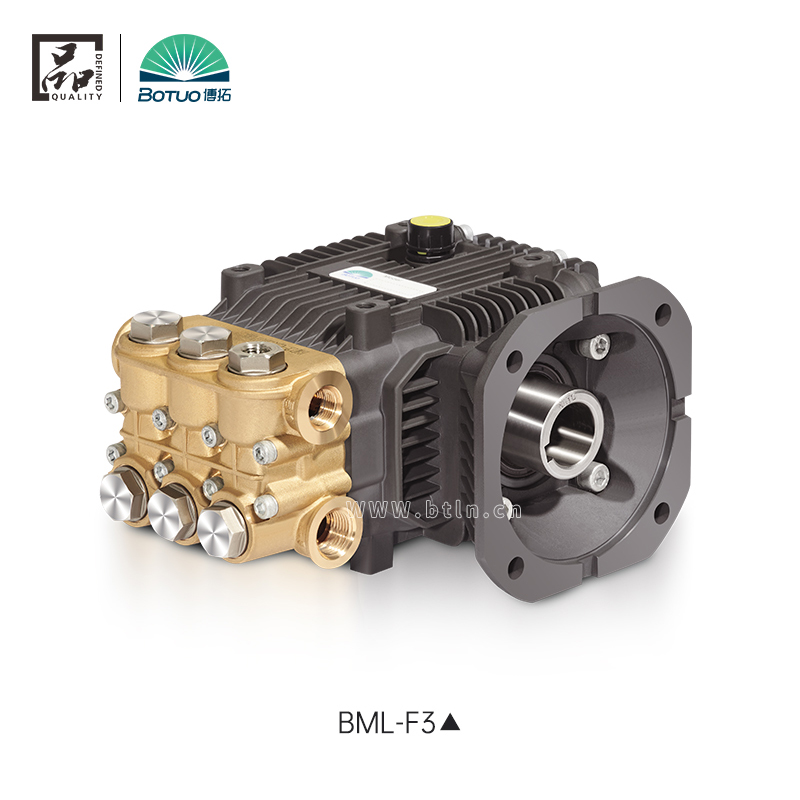

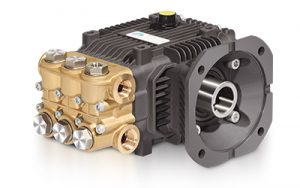

 BML-F3▲ |

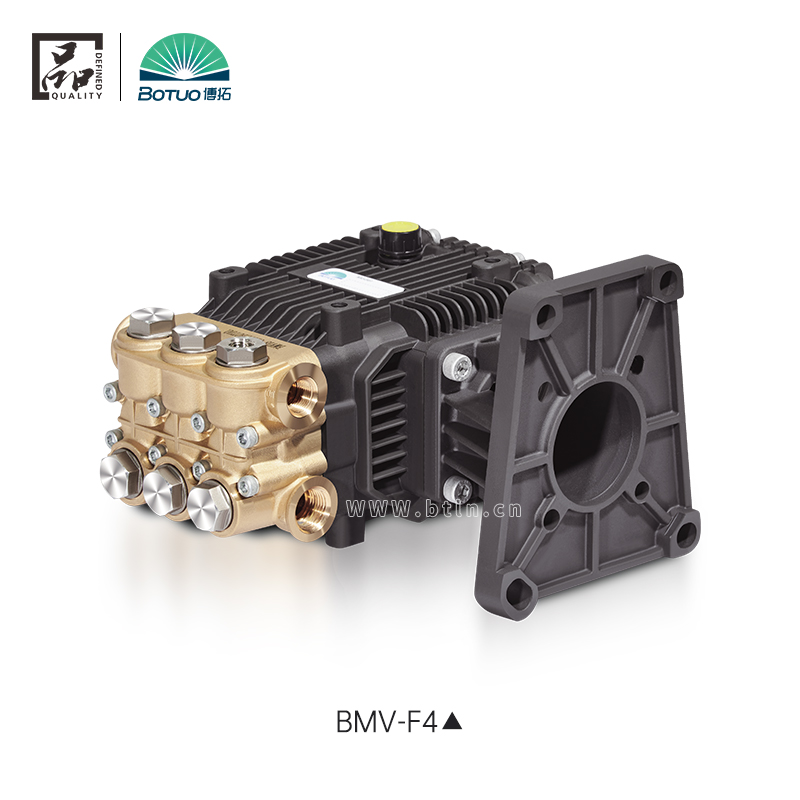

 BMV-F4▲ |

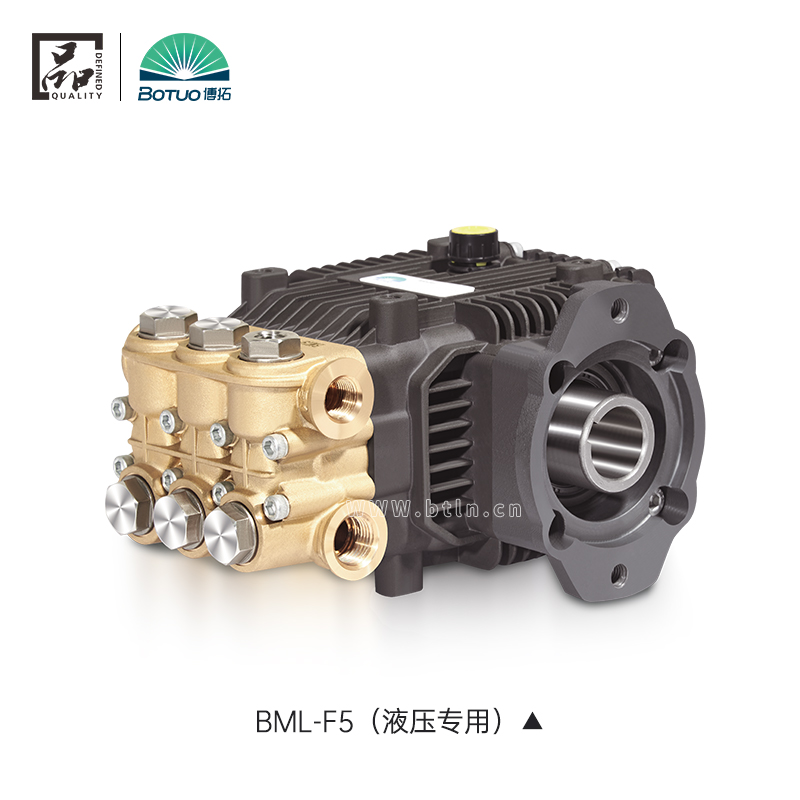

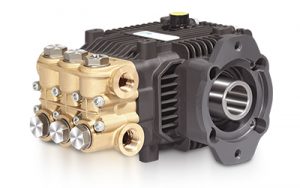

 BML-F5(液压专用)▲ |

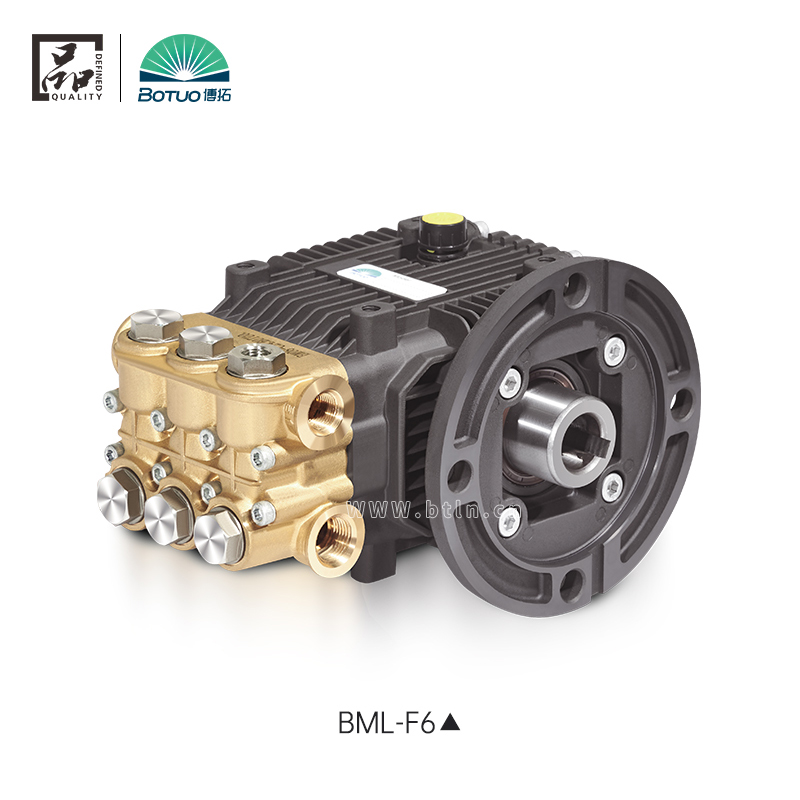

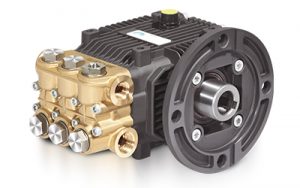

 BML-F6▲ |

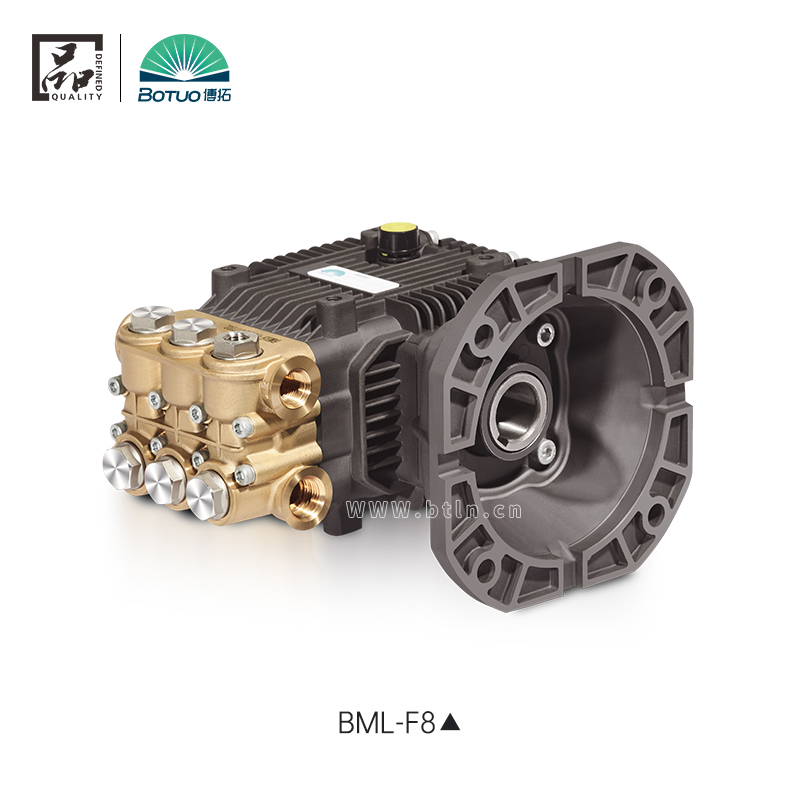

 BML-F8▲ |

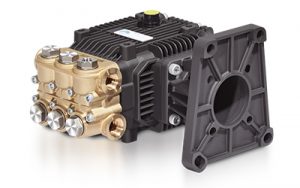

F4法兰
F5法兰
