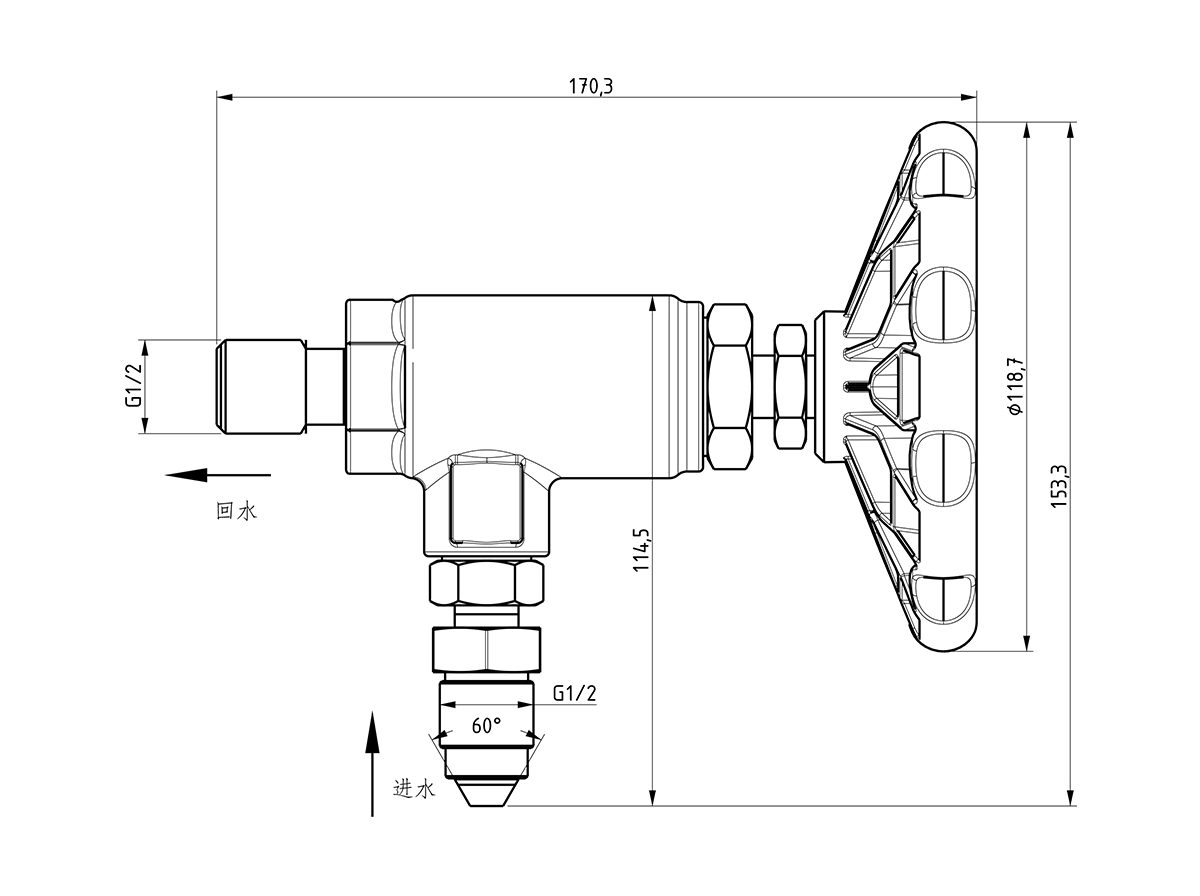

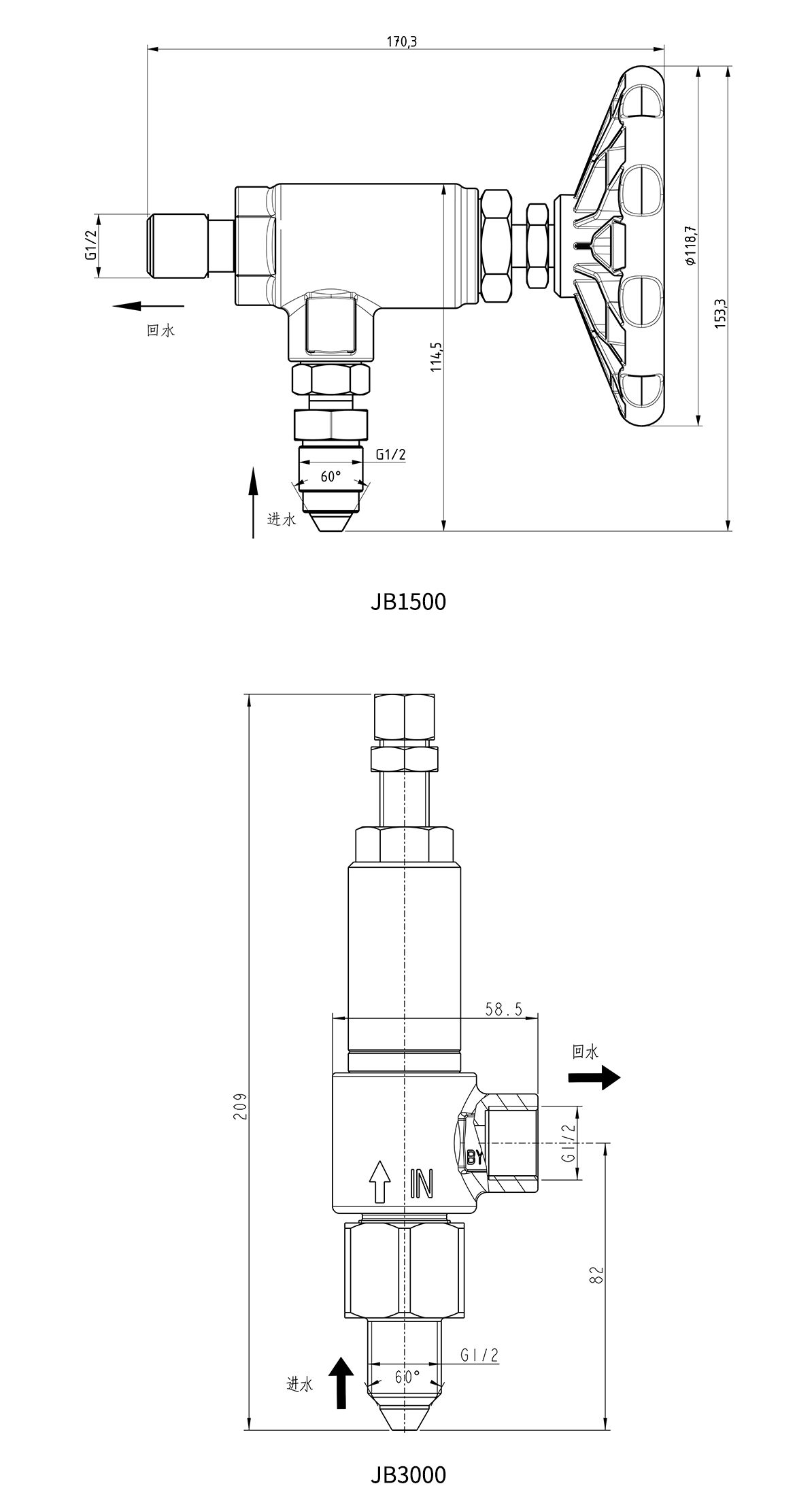

安装尺寸图

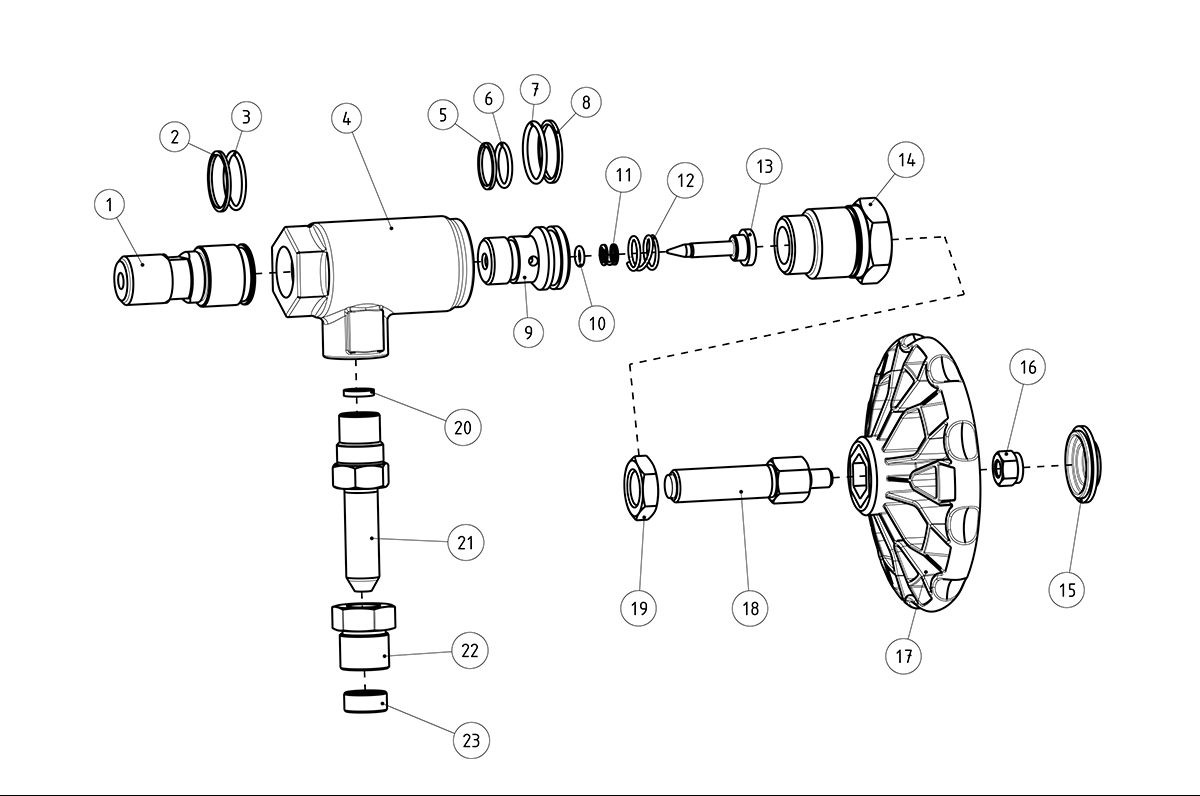

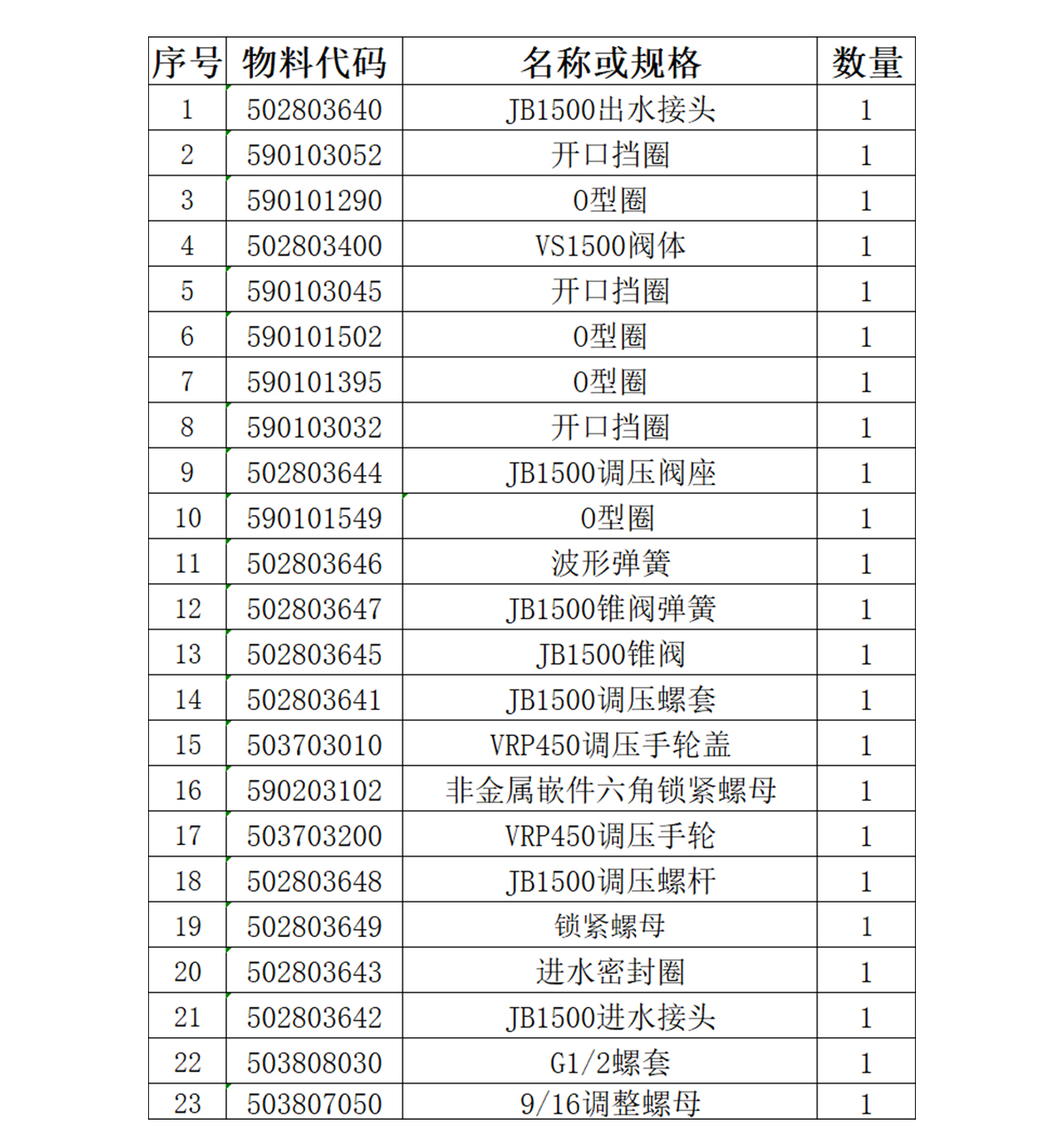

爆炸图与物料清单
 |
 |

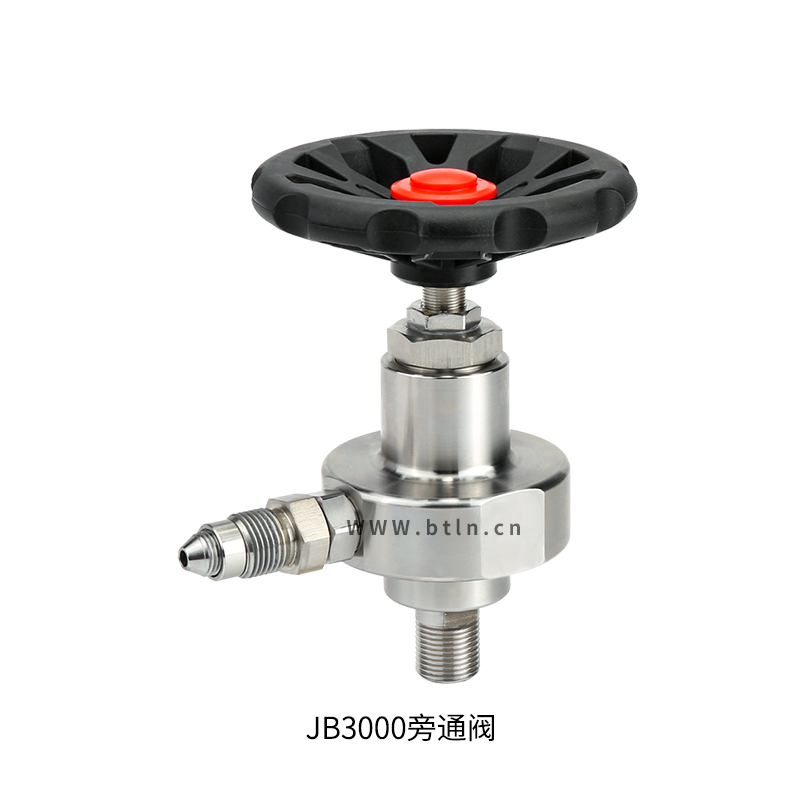

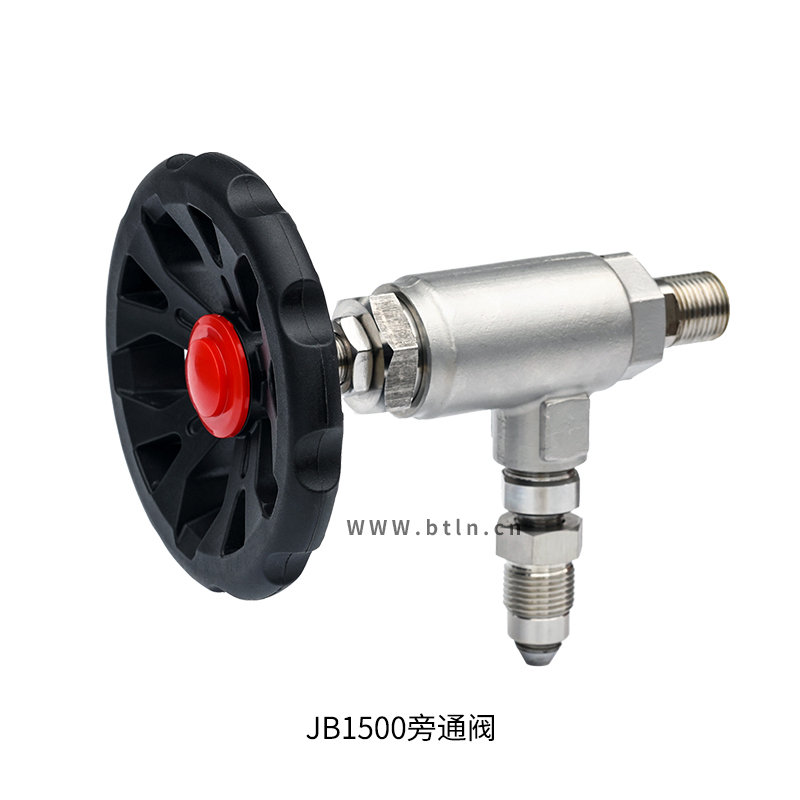

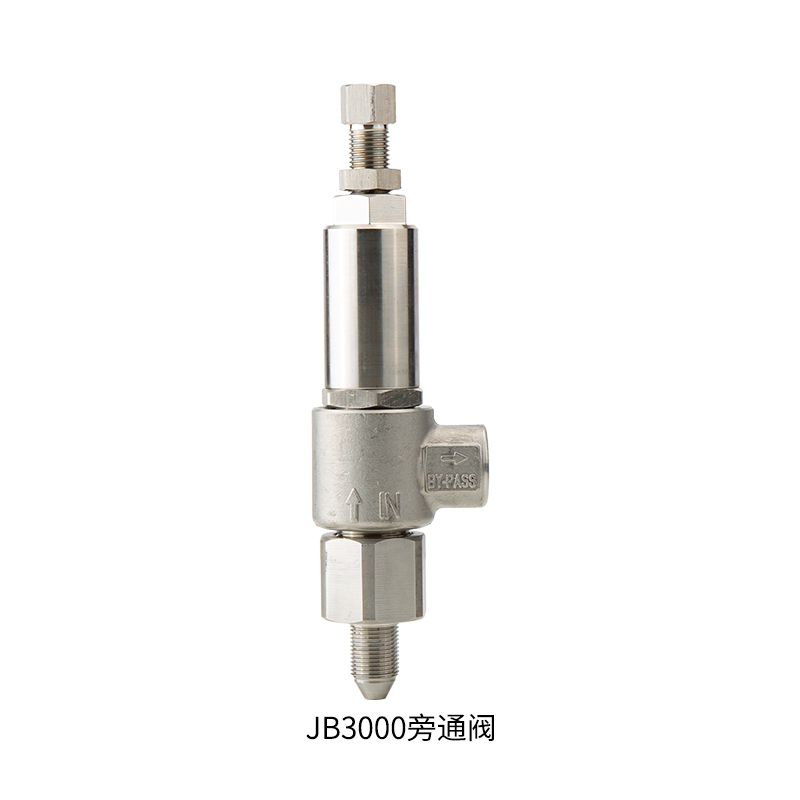

| 产品型号 | JB1500旁通阀 | JB3000旁通阀 |
| 工作压力 | 1500bar | 3000bar |
| 最大流量 | 40L/min | 40L/min |
| 工作介质 | 清洁淡水 | 清洁淡水 |
| 介质温度 | 0℃ < t ≤ 90℃ | 0℃ < t ≤ 90℃ |
| 材 质 | 不锈钢 | 不锈钢 |
| 进水螺纹 | G1/2 锥面 60° | G1/2 锥面 60° |
| 出水螺纹 | G1/2 平端 | G1/2 平端 |
| 重 量 | 1.26kg | 2.2kg |
| 尺 寸 | 宽120*高170mm | 宽120*高170mm |
安装尺寸图
爆炸图与物料清单
|
|
