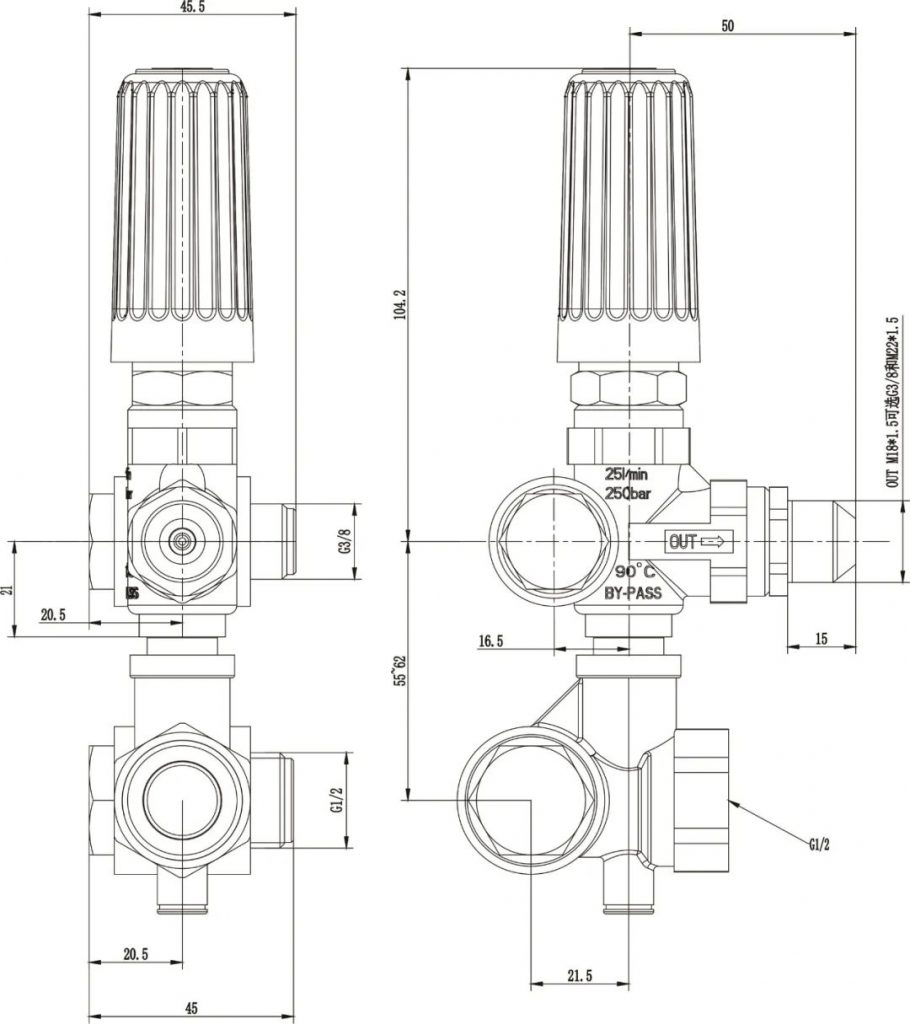

安装尺寸图

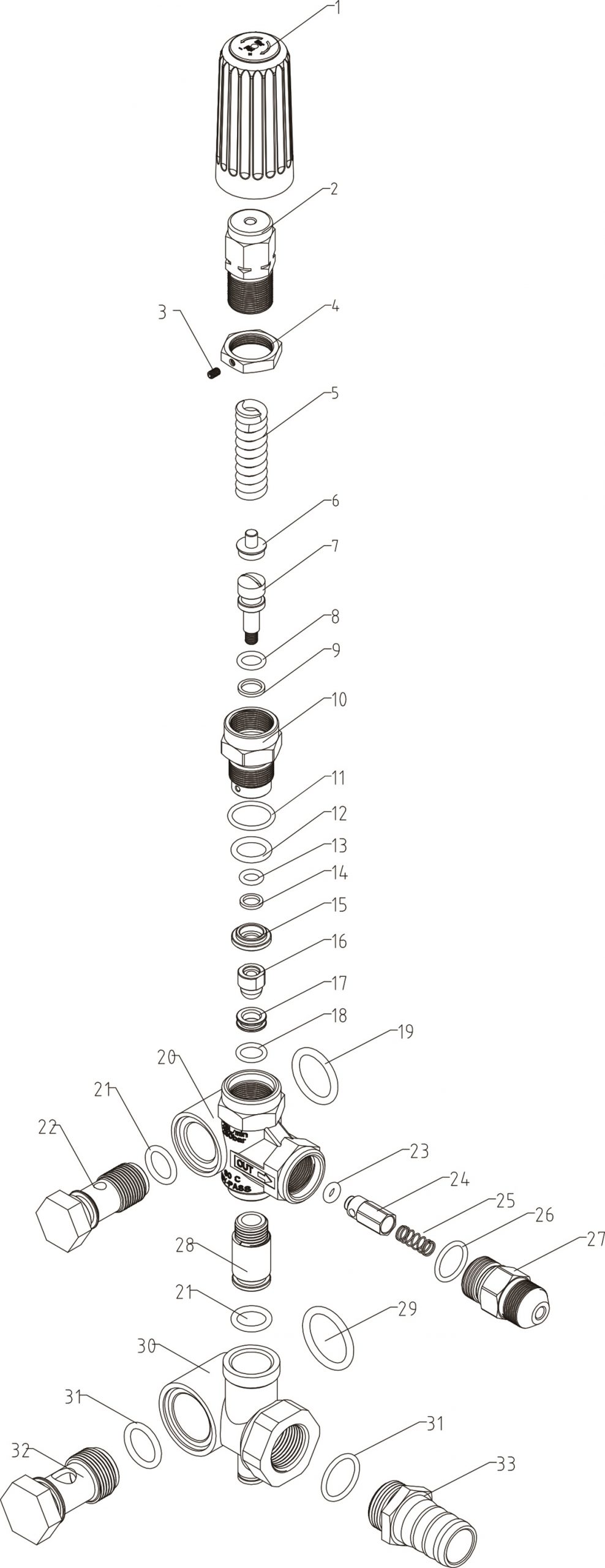

爆炸图与物料清单
 |
 |

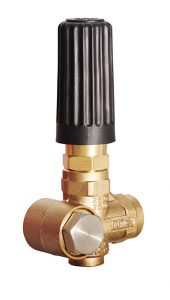

| 产品型号 | VC-G1/4调压阀（ 外回水） |  |
| 最大压力 | 250bar(3625psi) | |
| 工作压力 | 0-250bar | |
| 最大流量 | 25L/min | |
| 链接螺纹 | G3/8外螺纹（进水口） G1/4内螺纹（出水口、回水口） |
|
| 清洗介质 | 清水 | |
| 介质温度 | 不高于 90℃ | |
| 重 量 | 1.1kg | |
| 产品型号 | VC18*1.5调压阀 内回水吸液（低压） |
 |
| 最大压力 | 170bar(2465psi) | |
| 工作压力 | 0-170bar | |
| 最大流量 | 25L/min | |
| 链接螺纹 | G1/2内螺纹（进水口） 18*1.5外螺纹（出水口） |
|
| 清洗介质 | 清水 | |
| 介质温度 | 不高于 90℃ | |
| 重 量 | 1.44kg | |
| 产品型号 | VC18*1.5调压阀 内回水吸液（高压） |
|
| 最大压力 | 250bar(3625psi) | |
| 工作压力 | 0-250bar | |
| 最大流量 | 25L/min | |
| 链接螺纹 | G1/2内螺纹（进水口） 18*1.5外螺纹（出水口） |
|
| 清洗介质 | 清水 | |
| 介质温度 | 不高于 90℃ | |
| 重 量 | 1.45kg | |
| 产品型号 | VC-G3/8内回水（低压） |  |
| 最大压力 | 170bar(2465psi) | |
| 工作压力 | 0-170bar | |
| 最大流量 | 25L/min | |
| 链接螺纹 | G1/2内螺纹（进水口） G3/8外螺纹（出水口） |
|
| 清洗介质 | 清水 | |
| 介质温度 | 不高于 90℃ | |
| 重 量 | 1.42kg | |
| 产品型号 | VC-G3/8内回水（高压） | |
| 最大压力 | 250bar(3625psi) | |
| 工作压力 | 0-250bar | |
| 最大流量 | 25L/min | |
| 链接螺纹 | G1/2内螺纹（进水口） G3/8外螺纹（出水口） |
|
| 清洗介质 | 清水 | |
| 介质温度 | 不高于 90℃ | |
| 重 量 | 1.43kg | |

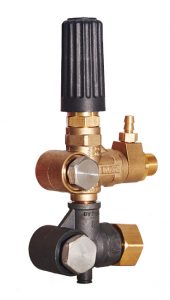

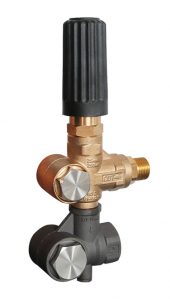

| 产品型号 | VC-G3/8调压阀 内回水吸液（低压） |
 |
| 最大压力 | 170bar(2465psi) | |
| 工作压力 | 0-170bar | |
| 最大流量 | 25L/min | |
| 链接螺纹 | G1/2内螺纹（进水口） G3/8外螺纹（出水口） |
|
| 清洗介质 | 清水 | |
| 介质温度 | 不高于 90℃ | |
| 重 量 | 1.77kg | |
| 产品型号 | VC-G3/8调压阀 内回水吸液（高压） |
|
| 最大压力 | 250bar(3625psi) | |
| 工作压力 | 0-250bar | |
| 最大流量 | 25L/min | |
| 链接螺纹 | G1/2内螺纹（进水口） G3/8外螺纹（出水口） |
|
| 清洗介质 | 清水 | |
| 介质温度 | 不高于 90℃ | |
| 重 量 | 1.78kg | |

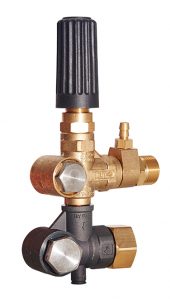

| 产品型号 | VC22*1.5调压阀 内回水吸液（低压） |
 |
| 最大压力 | 170bar(2465psi) | |
| 工作压力 | 0-170bar | |
| 最大流量 | 25L/min | |
| 链接螺纹 | G1/2内螺纹（进水口） 22*1.5外螺纹（出水口） |
|
| 清洗介质 | 清水 | |
| 介质温度 | 不高于 90℃ | |
| 重 量 | 1.8kg | |
| 产品型号 | VC22*1.5调压阀 内回水吸液（高压） |
|
| 最大压力 | 250bar(3625psi) | |
| 工作压力 | 0-250bar | |
| 最大流量 | 25L/min | |
| 链接螺纹 | G1/2内螺纹（进水口） 22*1.5外螺纹（出水口） |
|
| 清洗介质 | 清水 | |
| 介质温度 | 不高于 90℃ | |
| 重 量 | 1.81kg | |

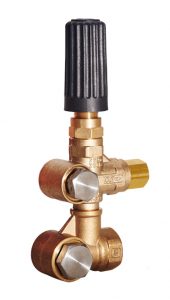

| 产品型号 | VC-G1/4调压阀 内回铜回水阀体 |
 |
| 最大压力 | 170bar(2465psi) | |
| 工作压力 | 0-170bar | |
| 最大流量 | 25L/min | |
| 链接螺纹 | G1/2内螺纹（进水口） G1/4内螺纹（出水口） |
|
| 清洗介质 | 清水 | |
| 介质温度 | 不高于 90℃ | |
| 重 量 | 1.55kg | |
安装尺寸图
爆炸图与物料清单
|
|
